LXJ接中間軸形星形彈性聯軸器

產品分類：

產品簡介： - LXJ接中間軸型星形彈性聯軸器中的彈性元件是工程塑料，由于該工程塑料具有良好的彈性、緩沖性、性、性，因此能很好的補償兩傳動軸系之間的各種位移，使用場合普遍，傳遞轉矩20-35000.N.M工作溫度-35-+80攝氏度......

訂購熱線： 15128789423

產品詳情

-LXJ接中間軸型星形彈性聯軸器中的彈性元件是工程塑料，由于該工程塑料具有良好的彈性、緩沖性、性、性，因此能很好的補償兩傳動軸系之間的各種位移，使用場合普遍，傳遞轉矩20- 35000.N.M工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換。星形聯軸器的聚氨脂彈性體由凸形爪塊，可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面，使漸開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。本聯軸器是以工程塑料作彈性元件，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、、性能，適應場合普遍，傳遞轉矩20-35000.N.M,工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換。聚氨脂彈性體由凸形爪塊，可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面，使漸開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。

LXJ接中間軸型星形彈性聯軸器

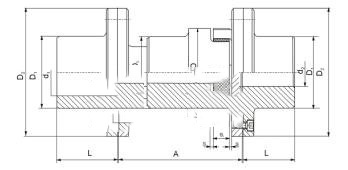

LXJ型接中間軸星形彈性聯軸器基本參數和主要尺寸（JB/T 10466-2004）（單位：mm）

型號	公稱轉矩/N.m	軸孔直徑d1、d2	軸孔長度L		D	D1	D2	Amin	B1	S	質量m/kg
			Y型	J1型							Amin時	每增加1m
LXJ3	200	10、11	25	22	65	48	100	145	15	2.5	4.27	0.48
		12、14	32	27
		16、18、19	42	30
		20、22、24	52	38
		25、28	62	44
LXJ4	400	12、14	32	27	80	66	115	170	18	3	7.03	0.85
		16、18、19	42	30
		20、22、24	52	38
		25、28	62	44
		30、32、35、38	82	60
LXJ5	560	14	32	27	95	75	140	190	20	3	13.1	1
		16、18、19	42	30
		20、22、24	52	38
		25、28	62	44
		30、32、35、38	82	60
		40、42	112	84
LXJ6	630	16、18、19	42	30	105	85	150	205	21	3.5	18.2	1.2
		20、22、24	52	38
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48	112	84
LXJ7	800	20、22、24	52	38	120	98	175	235	22	4	27.9	1.8
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48、50、55	112	84
LXJ8	900	22、24	52	38	135	115	190	270	26	4.5	41.1	2.2
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48、50、55、56	112	84
		60、63、65	142	107
LXJ9	2000	30、32、35、38	82	60	160	135	215	300	30	5	67.5	3.2
		40、42、45、48、50、55、56	112	84
		60、63、65、70、71、75	142	107
LXJ10	5000	40、42、45、48、50、55、56	112	84	200	160	260	350	34	5.5	94.5	4.8
		60、63、65、70、71、75	142	107
		80、85、90	172	132
LXJ11	7100	50、55、56	112	84	225	180	285	390	38	6	119	6.1
		60、63、65、70、71、75	142	107
		80、85、90、95	172	132
		100	212	167
LXJ12	8000	60、63、65、70、71、75	142	107	255	200	330	425	42	6.5	155	7.4
		80、85、90、95	172	132
		100、110	212	167
LXJ13	10000	60、63、65、70、71、75	142	107	290	230	370	480	46	7	211	8.5
		80、85、90、95	172	132
		100、110、120、125	212	167
LXJ14	14000	60、63、65、70、71、75	142	107	320	255	410	530	50	7.5	302	10.2
		80、85、90、95	172	132
		100、110、120、125	212	167
		130、140	252	202
LXJ15	20000	80、85、90、95	172	132	370	290	460	600	57	9	453	13.5
		100、110、120、125	212	167
		130、140、150	252	202
		160	302	242
LXJ16	25000	85、90、95	172	132	420	325	520	670	64	10.5	605	17.5
		100、110、120、125	212	167
		130、140、150	252	202
		160、170、180	302	242
