-SWP-D型無伸縮萬向聯軸器
特點及應用場合：軸承是易損件．為便于 換軸承，將軸承座壓蓋作成剖分式，螺栓聯接，可在β≤5°～10°工況下工作。適用于軋鋼機械、起重運輸機械、工程機械、礦山機械、石油機械及其他重型機械，聯接兩個不同軸線的軸系傳動，不能緩沖、減振。
A型--有伸縮長型；
B型--有伸縮短型；
C型--無伸縮短型；
D型--無伸縮長型；
E型--有伸縮雙法蘭長型；
F型--大伸縮長型；
ZG型--正裝貫通型
FG型--反裝貫通型

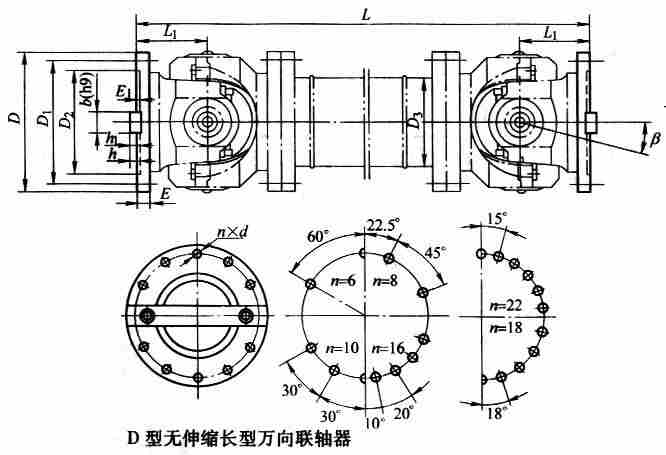

D型十字軸式萬向聯軸器基本參數和主要尺寸(JB/T 3241-2005) mm
型號 | 回轉直徑 | 公稱轉矩 | 疲勞轉矩 | 軸線折角 | 尺寸 | 轉動慣量 kg.m2 | 質量 kg | ||||
Lmin | D3 | L1 | Lmin | 每增長 100mm | Lmin | 每增長 100mm | |||||
SWP160D | 160 | 16 | 8 | ≤10 | 430 | 114 | 85 | 0.09 | 0.0059 | 35 | 2.1 |
SWP180D | 180 | 20 | 10 | ≤10 | 474 | 121 | 95 | 0.16 | 0.0072 | 47 | 2.3 |
SWP200D | 200 | 31.5 | 16 | ≤10 | 544 | 127 | 110 | 0.23 | 0.0114 | 67 | 3.4 |
SWP225D | 225 | 40 | 20 | ≤10 | 636 | 152 | 130 | 0.53 | 0.0290 | 94 | 6.6 |
SWP250D | 250 | 63 | 31.5 | ≤10 | 690 | 168 | 135 | 0.91 | 0.0407 | 140 | 7.3 |
SWP285D | 285 | 90 | 45 | ≤10 | 760 | 194 | 150 | 1.91 | 0.0702 | 206 | 9.4 |
SWP315D | 315 | 140 | 63 | ≤10 | 860 | 219 | 170 | 3.39 | 0.1144 | 271 | 12.0 |
SWP350D | 350 | 180 | 90 | ≤10 | 940 | 245 | 185 | 5.35 | 0.1663 | 355 | 13.0 |
SWP390D | 390 | 250 | 112 | ≤10 | 1060 | 273 | 205 | 10.54 | 0.2695 | 501 | 18.0 |
SWP435D | 435 | 355 | 160 | ≤10 | 1180 | 299 | 235 | 18.56 | 0.3645 | 325 | 20.0 |
SWP480D | 480 | 450 | 224 | ≤10 | 1360 | 351 | 265 | 31.69 | 0.7028 | 1144 | 28.0 |
SWP550D | 550 | 710 | 315 | ≤10 | 1460 | 402 | 290 | 51.45 | 1.1842 | 1589 | 35.7 |
SWP600D | 600 | 1000 | 500 | ≤10 | 1840 | 450 | 360 | 83.53 | 1.7159 | 2243 | 40.5 |
SWP640D | 640 | 1250 | 630 | ≤10 | 1980 | 480 | 385 | 135.60 | 2.3080 | 3140 | 48.3 |
