GICL型鼓形齒式聯軸器:

齒式聯軸器由齒數相同的內齒圈和外齒組成，由于內齒和外齒有很大的，故允許聯接的聯傳動軸系有較大的位移，并能承受較大的載荷。
詳細描述
GICL 型鼓形齒式聯軸器屬于剛撓性聯軸器，齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面在齒輪軸線上，齒側 較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。具有徑向、軸向和角向等軸線偏差補償能力，具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及維修周期長等優點，特別適用于低速重載工況，如冶金、礦山、起重運輸?shù)刃?業、也適用于石油、化工、通用機械等各類機械的軸系傳動
齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態 下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。由于鼓形齒式聯軸器角向補償大于直齒式聯軸器，均廣泛采用鼓形齒式聯軸器，直齒式聯軸器屬于被淘汰的產品，選用者應盡量不選用。
GⅠCL型鼓形齒聯軸器的特點(與直齒式聯軸器相比有以下特點) ：
1、承載能力強。在相同的內齒套外徑和聯軸器大外徑下，鼓形齒式聯軸器的承載能力平均比直齒式聯軸器提高15～20％
2、角位移補償量大。當徑向位移等于零時，直齒式聯軸器的許用角位移為1o，而鼓形齒式聯軸器的許用角位移為1o30'，提高50％。在相同的模數、齒數、齒寬下，鼓形齒比直齒允許的角位移大,
3、鼓形齒面使內、外齒的接觸條件，避免了在角位移條件下直齒齒端棱邊擠壓，應力集中的弊端，同時了齒面摩擦、磨損狀況，降低了噪聲，維修周期長。
4、外齒套齒端呈喇叭形狀，使內、外齒裝拆方便。
5、傳動效率高達99.7%。
基于經上特點，，已普遍以鼓形齒替代直齒式聯軸器。
GICL型-鼓形齒式聯軸器 (JB/T 8845.3-2001)替代 (JB/T 8845.3(2)-1999)

GICL型-鼓形齒式聯軸器基本參數：

$8XU0XD(A~@65)(V4BIZ{C5H_副本.jpg$

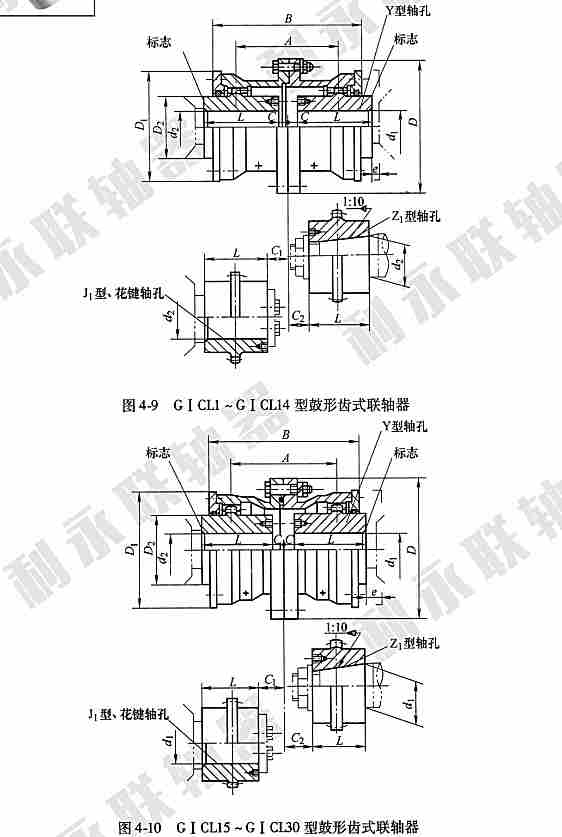

GICL鼓形齒式聯軸器基本參數和重要尺寸：(JB/T 8854.3-2001)

型號	公稱扭矩Tn/N.m	軸孔直徑	軸孔長度		D	D₁	A	C	C₁	C₂	重量Kg
			Y	Z₁,J₁
		d₁,d₂,d_z	L
GICL1	630	16,18,19	42	-	125	95	75	20	-	-	5.9
		20,22,24	52	38					-	24
		25,28	62	44				10	-	19
		30,32,35,38	82	60				2.5	15	22
GICL2	1120	25,28	62	44	144	120	88	10.5	-	29	9.7
		30,32,35,38	82	60					12.5	30
		40,42,45,48	112	84				2.5	13.5	28
GICL3	2240	30,32,35,38	82	60	174	140	106	3	24.5	25	17.2
		40,42,45,48,50,55,56	112	84					17	28
		60	142	107						35
GICL4	3600	32,35,38	82	60	196	165	125.5	14	37	32	24.9
		40,42,45,48,50,55,56	112	84						28
		60,63,65,70	142	107				3	17	35
GICL5	5000	40,42,45,48,50,55,56	112	84	224	183	142	3	25	28	38
		60 63 65 70 71 75	142	107					20	35
		80	172	132					22	43
GICL6	7100	48 50 55 56	112	84	241	200	160	6	35	35	48.2
		60 63 65 70 71 75	142	107					20	35
		80 85 90	172	132				4	22	43
GICL7	10000	60 63 65 70 71 75	142	107	260	230	180	4	35	35	68.9
		80 85 90 95	172	132					22	43
		100	212	167						48
GICL8	14000	65 70 71 75	142	107	282	245	193	5	35	35	83.3
		80 85 90 95	172	132					22	43
		100 110	212	167						48
GICL9	18000	70 71 75	142	107	314	270	208	10	45	45	110
		80 85 90 95	172	132
		100 110 120 125	212	167				5	22	43
										49
GICL10	31500	80 85 90 95	172	132	346	300	249	5	43	43	157
		100 110 120 125	212	167					22	49
		130 140	252	202					29	54
GICL11	40000	100 110 120 125	212	167	380	330	267	6	29	49	217
		130 140 150	252	202						54
		160	302	242						64
GICL12	56000	120 125	212	167	442	380	313	6	57	57	305
		130 140 150	252	202					29	55
		160 170 180	302	242						68
GICL13	80000	140 150	252	202	482	420	364	7	54	57	419
		160 170 180	302	242					32	70
		190 200	352	282						80
GICL14	112000	160 170 180	302	242	520	465	415	8	42	70	594
		190 200 220	352	282					32	80
GICL15	160000	190 200 220	352	282	580	510	429	10	34	80	783
		140 150	410	330					38	-
GICL16	250000	200 220	352	282	680	595	501	10	58	80	1134
		240 250 260	410	330					38	-
		280	470	380					38
GICL17	280000	220	352	282	720	645	512	10	74	80	1305
		240 250 260	410	330
		280 300	470	380					39	-
GICL18	355000	240 250 260	410	330	775	675	524	10	46	-	1626
		280 300 320	470	380					41	-
GICL19	450000	260	410	330	815	715	560	10	67	-	1773
		280 300 320	470	380					41
		340	550	450
GICL20	500000	280 300 320	470	380	855	755	595	13	44	-	2263
		340 360	550	450
GICL21	630000	300 320	470	380	915	795	611	13	59	-	2593
		340 360 380	550	450					44
GICL22	710000	340,360,380	550	450	960	840	632	13	44	-	3036
		400	650	450
GICL23	800000	360,380	550	450	1010	890	666	13	44	-	3668
		400,420	650	540					48
GICL24	1000000	380	550	450	1050	925	685	15	46	-	3946
		400,420,450	650	540					50
GICL25	1120000	400,420,450,480	650	540	1120	970	724	15	50	-	4443
GICL26	1250000	420,450,480,500	650	540	1160	990	733	15	50	-	4791
GICL27	1400000	450,480,500	650	540	1210	1060	739	15	50	-	5758
		530	800	680
GICL28	1600000	480,500	650	540	1250	1080	805	20	55	-	6232
		530,560	800	680
GICL29	2240000	500	650	540	1340	1200	798	20	57	-	7549
		530,560,600	800	680
GICL30	2800000	530,560,600,630	800	680	1390	1240	806	20	55	-	9514
